| 主電機型號（SGMSV-20DDA21）及相關參數 | |
| 電機額定功率 | 1.8KW |
| 電機額定轉速 | 1400r/min |
| 工作電壓/頻率 | 380V 50HZ |
| 電子天平型號（ME2002）及相關參數 | |
| 量程 | 0.5g~2000g |
| 重復性 | 0.01g |
| 校正 | 內部校正 |
| 接口 | RS232 |
| 整機參數 | |
| 整機重量 | 約2t |
| 外形尺寸（L×W×H） | 3100×2100×1500 |
| 總功率 | 2 KW |
| 工作電壓/頻率 | 380V 50HZ |
電器元件清單表4-1
| 序號 | 名稱 | 說明 | 數量 | 單位 | 備注 |
| 1 | 控制變壓器 | 輸入單相380V，輸出隔離單相220V，輸出功率200W | 1 | 只 | |
| 2 | 電源變壓器 | 輸入三相380V，輸出隔離三相200V，輸出功率3000W | 1 | 只 | |
| 3 | 開關電源 | 輸入220V，輸出DC24V，5A，導軌安裝 | 1 | 只 | 銘偉 |
| 4 | 開關電源 | 輸入220V，輸出DC5V，2A | 1 | 只 | 銘偉 |
| 5 | 相序檢測器 | 相序檢測，缺相保護,導軌安裝 | 1 | 只 | 浙江欣靈 |
| 6 | 手動隔離開關 | 3進3出，40A | 1 | 只 | 施耐德 |
| 7 | 總空氣開關 | 4進4出，C40 | 1 | 只 | 施耐德 |
| 8 | 空氣開關 | 3進3出，C20 | 1 | 只 | 施耐德 |
| 9 | 空氣開關 | 2進2出，C10 | 1 | 只 | 施耐德 |
| 10 | 空氣開關 | 單片，C6 | 3 | 只 | 施耐德 |
| 11 | 交流接觸器 | 變壓器3KW，220V線圈 | 1 | 只 | 施耐德 |
| 12 | 交流接觸器 | 220V線圈 | 2 | 只 | 施耐德 |
| 13 | 電機保護器 | 按1.5KW電機規格配套（吸風機） | 1 | 只 | 施耐德 |
| 14 | 輔助觸點 | 和電機保護器配套 | 1 | 只 | 施耐德 |
| 15 | 中間繼電器 | 24VDC，2組5A觸點 | 1 | 只 | 施耐德 |
| 16 | 中間繼電器 | 230VAC,2組5A觸點 | 1 | 只 | 施耐德 |
| 17 | 中間繼電器座 | 2組觸點 | 1 | 只 | 施耐德 |
| 18 | 急停按鈕 | 紅色，自鎖，2常閉 | 2 | 只 | 施耐德 |
| 19 | 啟動按鈕 | 綠色，1常開 | 2 | 只 | 施耐德 |
| 20 | 復位按鈕 | 黃色，1常開 | 2 | 只 | 施耐德 |
| 21 | 選擇開關 | 短柄，2位自鎖，1常開 | 1 | 只 | 施耐德 |
| 22 | 接近開關 | DC24V，PNP，常閉 | 2 | 只 | 歐姆龍 |
| 23 | PLC | S7-1200，CPU1215C DC/DC/DC | 1 | 只 | 西門子 |
| 24 | 擴展模塊 | SM1223，16IN/16OUT-Rly | 1 | 只 | 西門子 |
| 25 | 擴展模塊 | SM1221，16IN | 1 | 只 | 西門子 |
| 26 | 通訊?？? | CM1241，RS232 | 1 | 只 | 西門子 |
| 27 | HMI | KTP700 Basic PN，7寸屏+按鍵 | 1 | 只 | 西門子 |
| 28 | 安全門開關 | 2組常閉觸點 | 2 | 套 | 歐姆龍 |
| 29 | 光柵 | 2組PNP輸出，DC24V | 1 | 套 | 萊恩 |
| 30 | 連接器 | 9針，公母頭，鍍金 | 2 | 套 |
設備功能簡介
該設備實現將載體包裹后填入殼體內部安全可靠。

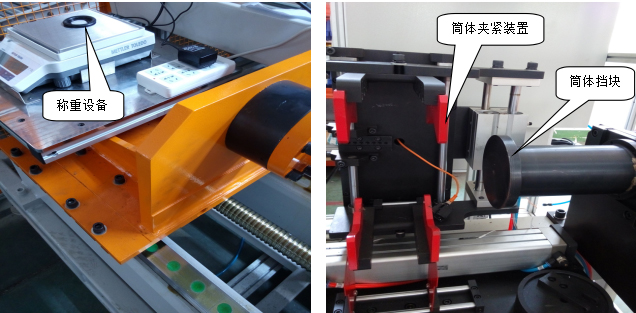

裝芯工序：先在稱重設備上方放置一片襯墊，然后拿取已測量直徑后的載體掃描二維碼，觀察指示燈為黃色后，將載體和襯墊放入導向到，拿取一只空殼體放入筒體夾緊裝置的夾爪上（靠筒體擋塊放置），

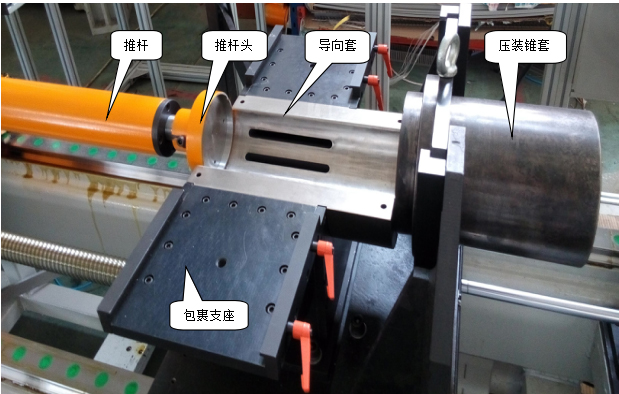

然后雙手將包裹好襯墊后的載體推入壓裝錐套后，點擊啟動按鈕，夾緊氣缸動作筒體夾緊對中，錐套氣缸動作與客體貼緊，伺服電機動作帶動推桿前移，推桿頭通過壓裝錐套導向，將包裹襯墊的載體壓入殼體內部，壓裝到位后各裝置復位，完成一次壓裝工序。
