設備用途和適用范圍
2.1 該設備用于載體參數測量的專用設備，保證載體尺寸在合理范圍內，用于檢測是否可進入下一步裝芯工序，以便保證產品符合相關標準規定的要求。
2. 2 機器的安裝調試注意點：機器需安放在堅實平整的混凝土地面上。機器就位后，接通電源：220V 50HZ 單相。
設備參數
表3-1 設備參數表| 主電機型號（SGMJV-080DA61）及相關參數 |
| 電機額定功率 | 750W |
| 工作電壓/頻率 | 220V 50HZ |
| 測量?jī)x型號（ LKH155）及相關參數 |
| 線性度 | ±0.02%F.S.（F.S.=80mm） |
| 測量距離 | 150mm |
| 測量范圍 | ±40mm |
| 整機參數 |
| 整機重量 | 0.5t |
| 外形尺寸（L×W×H） | 1000×1200×2100 |
| 總功率 | 800W |
| 工作電壓/頻率 | 220V 50HZ |
設備功能簡介
該設備實現測量載體直徑是否在合理尺寸范圍安全可靠。
測量過程描述：

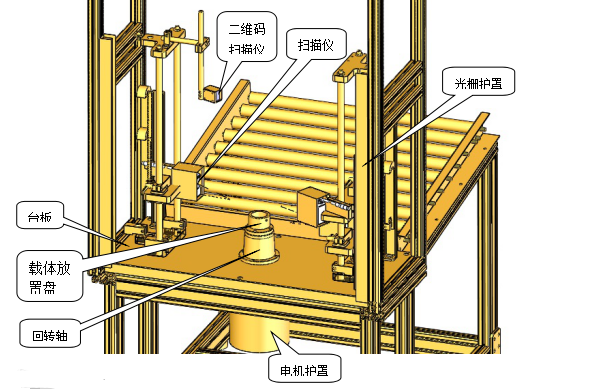

掃描二維碼后，將待測載體平放在放置盤上，啟動開關按鈕，電機啟動帶動放置盤上的待測載體旋轉，旋轉一周，測量完成。
